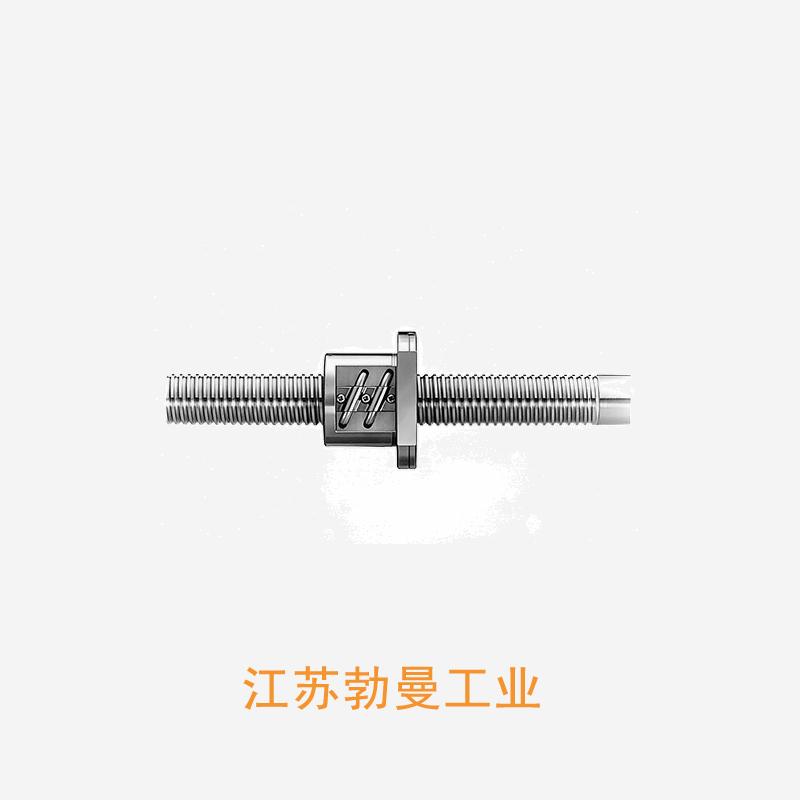

LPFT5025-2.5-PFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 管循环式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠
- 属性: 4. 相比于水平安装，垂直安装有何优势？,7. 中拖板四杆的材料是什么？,1. 滚珠丝杠是什么？,1. 什么是滚珠丝杠直线执行器？,5. 这个3D模型是否包含NSK滚珠丝杠的所有配件？,8. 选型时需要注意哪些技术细节？,1. 什么是滚珠丝杠长度确定公式？,1. 什么是滚珠丝杠？,1. 这款黄山滚珠丝杠适用于哪些机器或设备的安装？,6. 汕头直线滚珠丝杠的精度等级有哪些？--提供LPFT5025-2.5-PFT滚珠丝杠-规格,LPFT5025-2.5-PFT滚珠丝杠-图纸LPFT5025-2.5-PFT滚珠丝杠-参数NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 ----6. 接头的密封性对滚珠丝杠滑块的使用寿命有影响吗？,7. 滚珠丝杠微盘的维护保养方法有哪些？ ,6. 支撑安装位置是否需要经常进行维护和检修？,5. 是否只在特定的转速下才会出现响声？,9. 滚珠丝杠滚坏后应该如何维修？,4. 如何确定滚珠丝杠的导程对应的电机转速？,3. 湛江双向滚珠丝杠适用于哪些机械设备？,1. 什么是滚珠丝杠？,7. 安装滚珠丝杠双螺母后如何检查其是否安装正确？,2. 滚珠丝杠的节距型号有哪些种类？
LPFT5025-2.5-PFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 25 |
|
| 丝杠轴底径 | 44 |
|
| 滚珠节圆直径 | 52.25 |
|
| 钢球直径 | 7.938 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 80 |
|
| 法兰直径 | 126 |
|
| 螺母长度 | 129 |
|
| 螺母安装 | PCD | 102 |
| 额定动负载 | CaN | 26900 |
| 额定静负载 | C0aN | 54700 |
| 有效圈数 | 2.5×1 |
|
| 法兰盘宽度 | 22 |
|
| 法兰安装孔通孔直径 | 14 |
|
| 法兰安装孔沉孔直径 | - |
|
| 法兰安装孔沉孔深度 | - |
|
| 轴向刚度 | KNm | 388 |
