RNFCL2040A2-RNFCL轧制丝杠

- 品牌:
- 分类: RNFCL
- 类型:
- 属性: 6. 它的制造工艺是怎样的? ,6. 他们的滚珠梯形丝杠是否符合国际标准?,4. 滚珠丝杠润滑剂有哪些种类?,9. 武进滚珠丝杠的寿命有多长?,5. 一吨重量在滚珠丝杠中有什么作用?,4. 什么是滚珠丝杠,它与滚珠丝杠纸有什么关系?,7. 恩平滚珠丝杠升降台制造商的销售网络覆盖范围如何?,8. 这种滑台的安装和维护需要注意哪些事项?,4. 丝杠和丝母之间的摩擦力是什么导致的? ,8. 该加工过程是否需要特殊的技能和经验?--提供RNFCL2040A2-RNFCL轧制丝杠-价格,RNFCL2040A2-RNFCL轧制丝杠-库存RNFCL2040A2-RNFCL轧制丝杠-参数NSK 搬送用滚珠丝杠RNFCL 1.特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠轴与螺----8. 滚珠丝杠副的制造工艺有哪些?,10. 形位公差对滚珠丝杠的装配和使用有何影响?,1. 滚珠丝杠防水是什么?,4. 滚珠丝杠轴向间隙超差的原因有哪些?,8. 如何判断滚珠丝杠模具的安装是否正确?,2. 为什么滚珠丝杠竖直使用需要注意安全?,8. 钢球数量的计算需要考虑哪些因素?,4. 滚珠丝杠的耐用程度如何?,7. 佛山滚珠丝杠的客户群体是什么样的?,6. 滚珠丝杠的制造工艺是怎样的?
RNFCL2040A2-RNFCL轧制丝杠 产品参数
尺寸 单位:mm
丝杠轴外径 | 20 |
|
导程 | 40 |
|
螺母体外径 | 38 |
|
法兰直径 | 58 |
|
安装孔中心距 | PCD | 48 |
螺母长度 | L | 41 |
有效螺纹段 | Lt | |
丝杠全长 | ||
螺母型号 | ||
法兰盘宽度 | ||
法兰厚度 | 10 |
|
丝杠轴螺纹底径 | 17.3 |
|
钢球直径 | 3.175 |
|
有效圈数 | 0.7×4 |
|
滚珠节圆直径 | 20.75 |
|
螺栓孔尺寸 | 5.5 |
|
注油孔 | ||
最大行程 | ||
常规行程 | ||
额定动负载 | CaN | 6610 |
额定静负载 | C0aN | 13600 |
重量 | Kg | |
轴向间隙 | ||
精度等级 | Ct10 |
|
导程精度代表运行距离误差 | ep | |
导程精度变动 | vu | |
轴心跳动 | ||
轴向刚度 | KNm | |
轴心摆动 | ||
极限转速固定支撑 | ||
推荐支撑座 | ||

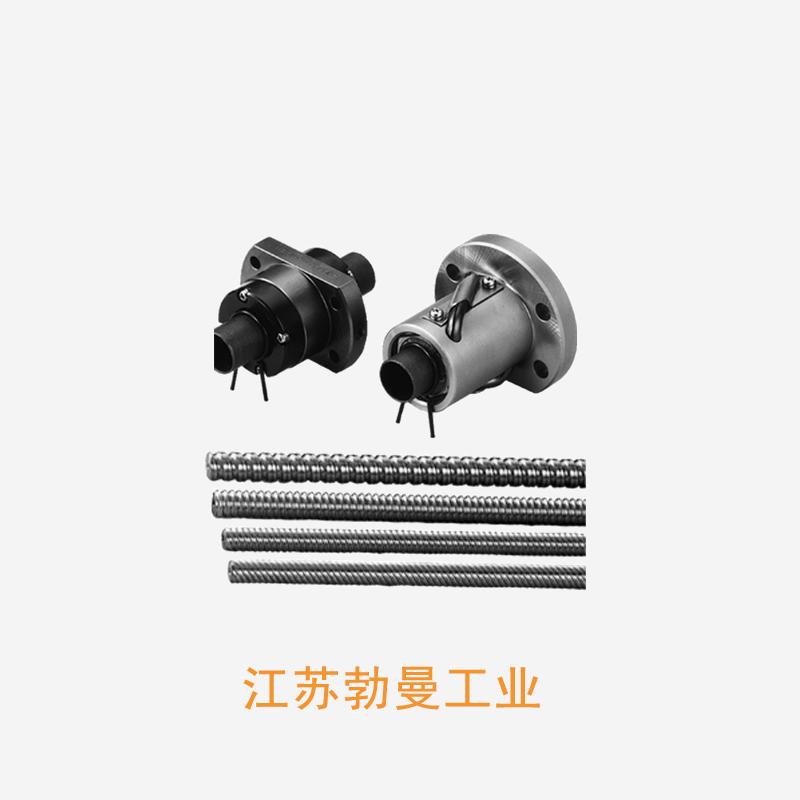

实物截图 | ||
尺寸截图 | ||
螺母尺寸截图 | ||
样本 |
