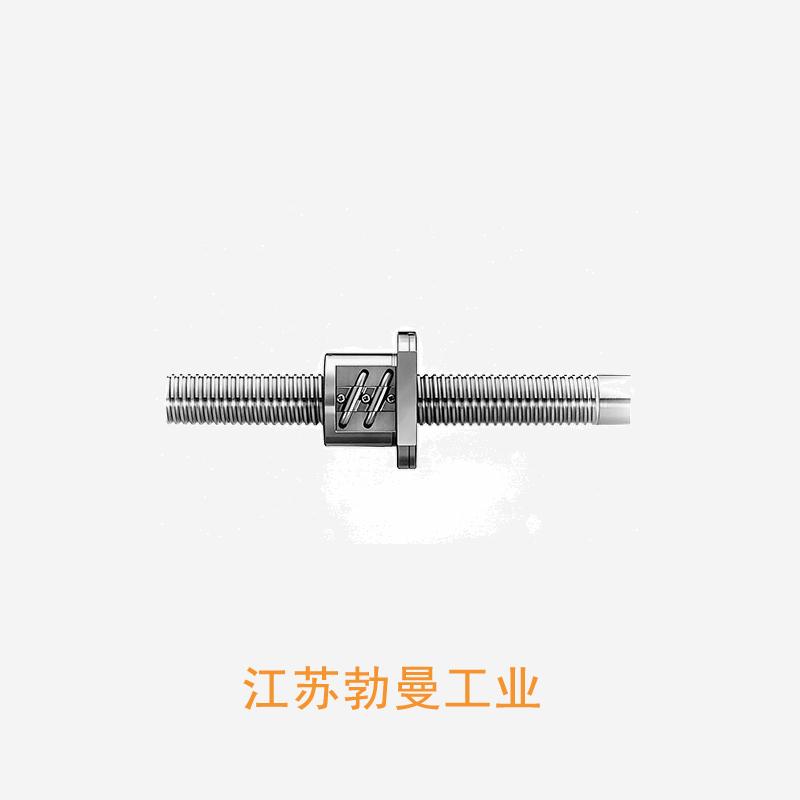

LSFT2020-1.5-DFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: 4. 这种滚珠丝杠在哪些行业中常见使用？,1. 这个道滘滚珠丝杠是什么用途的？,2. 如何测量滚珠丝杠芯部硬度？,3. 滚珠丝杠自锁有哪些应用场景？,9. 怎样才能保证定基准的精度？,10. 丝杠螺母滚珠装配精度的提高会对设备的寿命产生什么影响？,6. 为什么选择北京机床滚珠丝杠代理？,6. 中山滚珠丝杠加工厂家的质量控制体系如何？,4. 安装深圳滚珠丝杠需要什么工具？,9. 该厂家是否有国内或国际相关认证和资质？--提供LSFT2020-1.5-DFT滚珠丝杠-选型,LSFT2020-1.5-DFT滚珠丝杠-规格LSFT2020-1.5-DFT滚珠丝杠-图纸NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 ----9. 乐山滚珠丝杠厂家的售后服务如何？,3. 滚珠丝杠的工作原理是什么？ ,9. 滚珠丝杠定制加工的交货方式和运输方式是怎样的？,10. 防尘滚珠丝杠的供应商有哪些？,4. 消除滚珠丝杠的方法有哪些？,1. 滚珠丝杠安装二维需要使用哪些工具？,9. 采购的滚珠丝杠轴承的供应商是哪家？,2. 滚珠丝杠有哪些特点？,3. 该厂家的生产能力有多大？每年可以生产多少滚珠丝杠？,3.江苏滚珠丝杠批发公司的客户主要分布在哪些地区？
LSFT2020-1.5-DFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 20 |
|
| 螺母体外径 | 46 |
|
| 法兰直径 | 69 |
|
| 安装孔中心距 | PCD | 57 |
| 螺母长度 | L | 63 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 11 |
|
| 丝杠轴螺纹底径 | 16.9 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 1.5×1 |
|
| 滚珠节圆直径 | 21 |
|
| 螺栓孔尺寸 | 5.5/9.5/5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 7040 |
| 额定静负载 | C0aN | 12700 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 127 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
