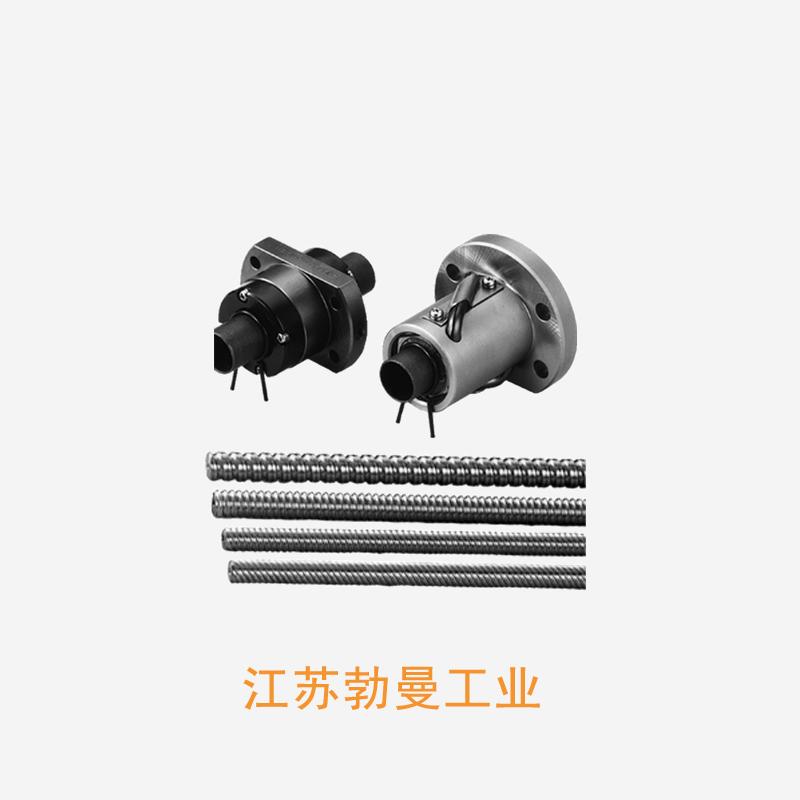

RNFTL1616A3S-NSK冷轧滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFTL
- 类型:
- 属性: 10. 定基准的准确性如何保证？,3. 滚珠丝杠螺距的单位是什么？,7. 滚珠丝杠的材料有哪些？,6. 这种滚珠丝杠的耐磨性如何？,2. 为什么选择伺服电机和滚珠丝杠连接？ ,4. 定制吉林滚珠丝杠的流程是怎样的？,4. 它的最大承载能力是多少？,6. 这款升降机的安全措施有哪些？,5. 有哪些厂商生产这种纸？ ,6. 滚珠丝杠滑台的使用方法是什么？--提供RNFTL1616A3S-NSK冷轧滚珠丝杠-图纸,RNFTL1616A3S-NSK冷轧滚珠丝杠-价格RNFTL1616A3S-NSK冷轧滚珠丝杠-价格NSK 搬送用滚珠丝杠 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠轴与螺母分----5. 滚珠丝杠的基准扭矩会随着时间的推移而改变吗？,2. 该厂家主要生产哪些类型的滚珠丝杠？,3. 双向滚珠丝杠的结构是怎样的？ ,6. Hiwin滚珠丝杠的质量如何？,8. 滚珠丝杠装配需要遵循哪些标准或规范？,4. 美原精工滚珠丝杠的生产工艺是怎样的？,6. 采用滚珠丝杠的龙门钻床精度如何？,5. z轴滚珠丝杠机械锁紧的原理是什么？,3. 该公司的生产规模如何？有多少员工？,2. 为什么需要知道滚珠丝杠脉冲当量？
RNFTL1616A3S-NSK冷轧滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 16 |
|
| 螺母体外径 | 30 |
|
| 法兰直径 | 55 |
|
| 安装孔中心距 | PCD | 43 |
| 螺母长度 | L | 50 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.6 |
|
| 钢球直径 | 2.778 |
|
| 有效圈数 | 1.5×2 |
|
| 滚珠节圆直径 | 16.65 |
|
| 螺栓孔尺寸 | 6.6 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 4880 |
| 额定静负载 | C0aN | 9650 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
