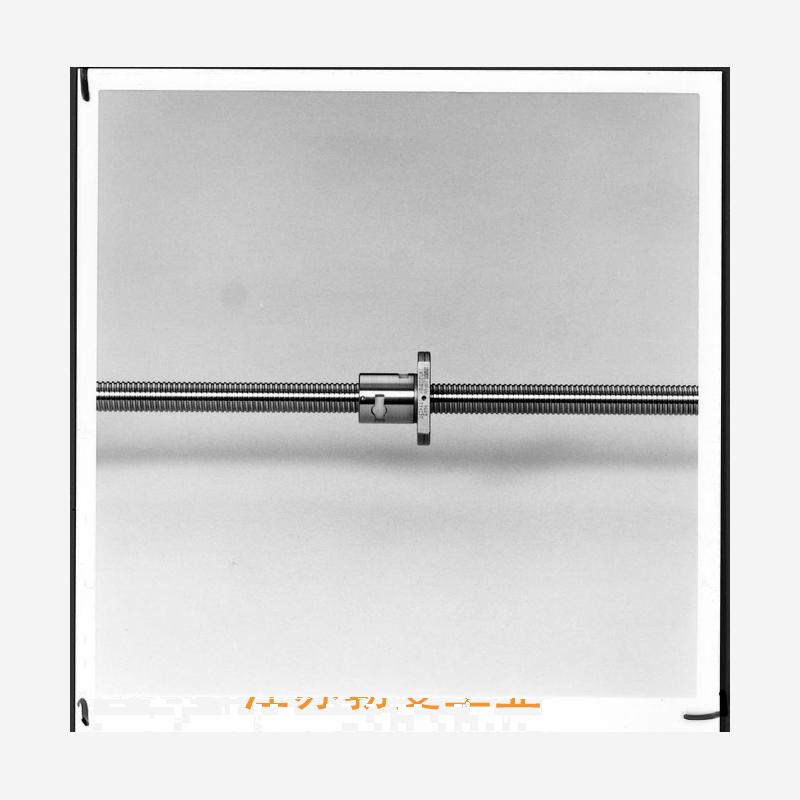

ZFD6312-6-NSK MPFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 内循环式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠
- 属性: 8. 如何检查滚珠丝杠弹珠是否装配到位？ ,1. 为什么滚珠丝杠装进去转不动？,9. 如何对滚珠丝杠进行润滑和维护？,2. 该系统用于什么领域？,10. 湖南滚珠丝杠有哪些优势与特点？,6. 他们是否提供定制化的滚珠丝杠电机产品？,6. 甘肃滚珠丝杠的供应商有哪些？,5. 这些西藏滚珠丝杠厂家的售后服务怎么样？,7. 苏州PMI滚珠丝杠的价格如何？,9. 直线滚珠丝杠直径的大小会影响哪些行业的应用？--提供ZFD6312-6-NSK MPFD滚珠丝杠-图纸,ZFD6312-6-NSK MPFD滚珠丝杠-技术咨询ZFD6312-6-NSK MPFD滚珠丝杠-参数NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度----5. CM型号的滚珠丝杠的材质是什么？,3. 安装滚珠丝杠需要哪些前置条件？,3. 滚珠丝杠1004的特点是什么？,2. 这个演示gif是如何实现的？,1. 双螺母滚珠丝杠是什么？,3. 滚珠丝杠和普通丝杠有何不同？,4. 这些滚珠丝杠轴承的质量标准是什么？,7. 修复滚珠丝杠磨损的过程中需要注意哪些安全事项？,7. 滚珠丝杠的精度有多高？,10. 滚珠丝杠技术的成本如何？
ZFD6312-6-NSK MPFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 12 |
|
| 丝杠轴底径 | 57 |
|
| 滚珠节圆直径 | 65.25 |
|
| 钢球直径 | 7.938 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 90 |
|
| 法兰直径 | 136 |
|
| 螺母长度 | 147 |
|
| 螺母安装 | PCD | 112 |
| 额定动负载 | CaN | 50800 |
| 额定静负载 | C0aN | 143000 |
| 有效圈数 | 1×3 |
|
| 法兰盘宽度 | 22 |
|
| 法兰安装孔通孔直径 | 14 |
|
| 法兰安装孔沉孔直径 | 20 |
|
| 法兰安装孔沉孔深度 | 13 |
|
| 轴向刚度 | KNm | 1120 |
