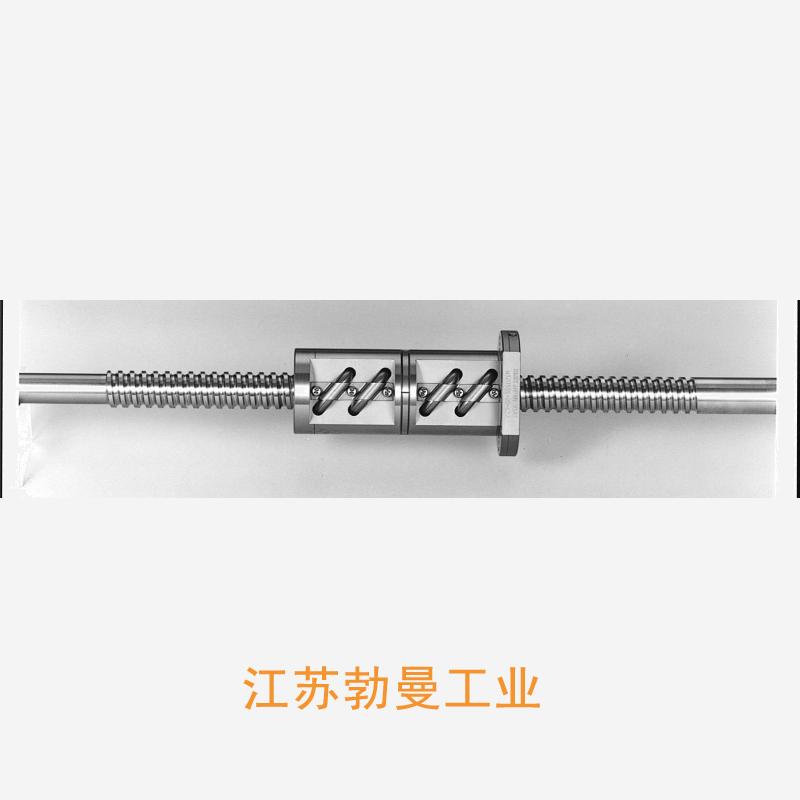

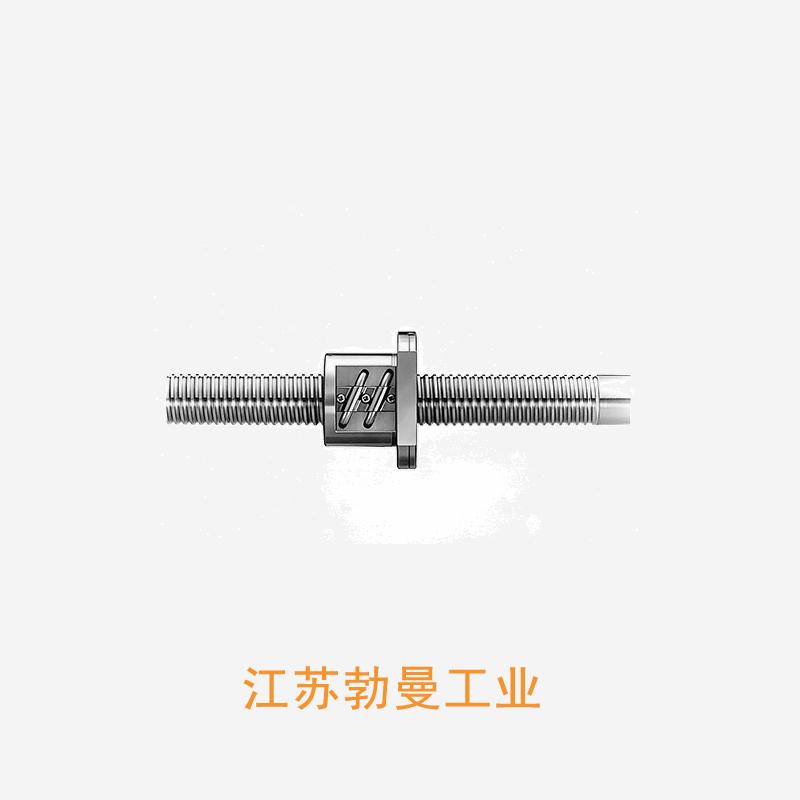

SFT6312-2.5-ZFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: 6. 如何选择合适的滚珠丝杠定位器件？,4. 滚珠丝杠内部结构的制造工艺是怎样的？,8. 滚珠丝杠国标p2有哪些适用场景？,6. 安装滚珠丝杠时是否需要使用特殊的工具来紧固？,1. 什么是滚珠丝杠？ ,3. 有哪些规格和型号可供选择？,8. 滚珠丝杠的维护保养方法有哪些？,7. 滚珠丝杠动力需要注意哪些使用细节？,10. 滚珠丝杠机械结构的未来发展趋势是什么？,3. 滚珠丝杠与其他传动方式相比有何优势？--提供SFT6312-2.5-ZFT滚珠丝杠-选型,SFT6312-2.5-ZFT滚珠丝杠-参数SFT6312-2.5-ZFT滚珠丝杠-图纸NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限----3. 该滚珠丝杠的质量如何？,7. 与其他类型的配合相比，这种配合有何优势？,7. 滚珠丝杠选型软件能否提供性能和寿命的预测分析？,7. 是否有现货供应？需要多长时间发货？,9. 它的使用寿命有多长？,3. 车床是用来做什么的？,6. 滚珠丝杠竖直装配需要注意哪些问题？,6. 滚珠丝杠螺母的使用寿命有多长？,8. 怎样计算滚珠丝杠的循环圈数？,3. 加工中心滚珠丝杠轴向间隙会对加工精度产生什么影响？
SFT6312-2.5-ZFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 12 |
|
| 丝杠轴底径 | 56.2 |
|
| 滚珠节圆直径 | 64.5 |
|
| 钢球直径 | 7.938 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 115 |
|
| 法兰直径 | 161 |
|
| 螺母长度 | 87 |
|
| 螺母安装 | PCD | 137 |
| 额定动负载 | CaN | 47400 |
| 额定静负载 | C0aN | 137000 |
| 有效圈数 | 2.5×1 |
|
| 法兰盘宽度 | 22 |
|
| 法兰安装孔通孔直径 | 14 |
|
| 法兰安装孔沉孔直径 | 20 |
|
| 法兰安装孔沉孔深度 | 13 |
|
| 轴向刚度 | KNm | 542 |
