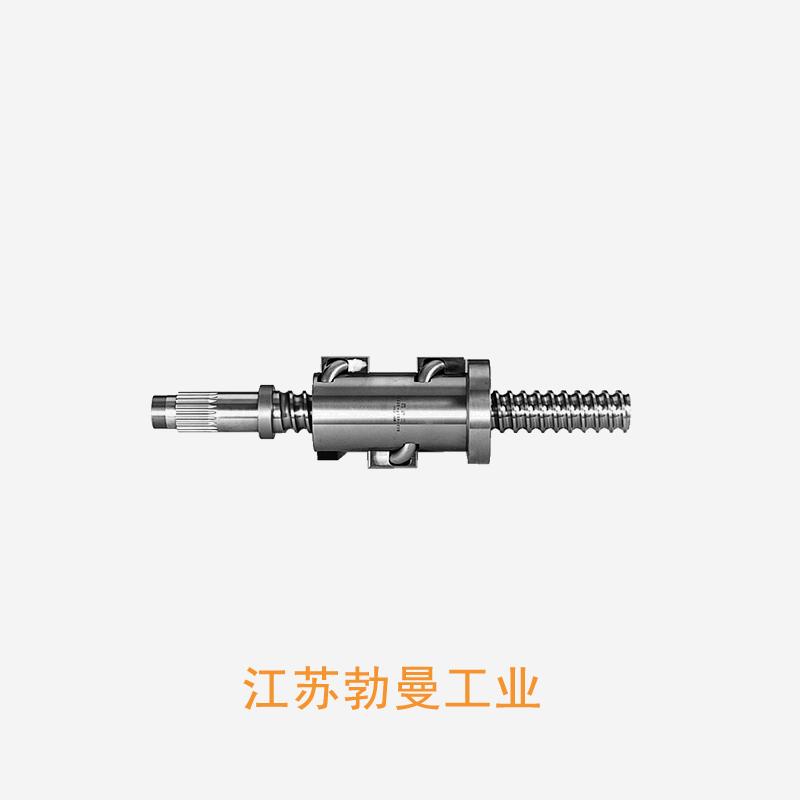

HTF5014-7.5-HTF高负载滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: NSK HTF
- 类型:
- 属性: 6. 滚珠丝杠的工作原理是什么？ ,1. 什么是滚珠丝杠？,1. 什么是滚珠丝杠？,7. 如何选择适合自己机器的更换换向器？,3. 滚珠丝杠副的工作原理是什么？,4. 滚珠丝杠模组预压的作用是什么？,9. 如何选择适合的滚珠丝杠压力角？,7. 为什么滚珠丝杠的中径越大，承载能力也越大？,3. 滚珠丝杠的配合精度如何进行测量？,10. 滚珠丝杠行星的使用需要注意哪些问题？--提供HTF5014-7.5-HTF高负载滚珠丝杠-参数,HTF5014-7.5-HTF高负载滚珠丝杠-图纸HTF5014-7.5-HTF高负载滚珠丝杠-选型NSK 高负载驱动用滚珠丝杠HTF系列/HTF-SRC系列/HTF-SRD系列/HTF-SRE系列 追求高负载用途的使用便利性,并具备丰富变化形式的高负载驱动用滚珠丝杠。 特长： 1. 高负载容量 2. 静音 3. 高速性 NSK的滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量----2. 低于多少转速的滚珠丝杠算不上高速？,3. 电动伺服滚珠丝杠适用于哪些领域？,10. 如何判断画出的丝杠滚珠槽是否符合要求？,5. 滚珠丝杠的温度测量是如何实现的？,8. 如何保养和维护滚珠丝杠？,7. 这个载荷表中列出的载荷是否包括动态载荷和静态载荷？ ,7. 你们的产品有哪些主要特点和优势？ ,2. 北方滚珠丝杠有哪些特点？,9. 这个滚珠丝杠需要多久进行一次保养？,10. 如何解决阳江滚珠丝杠在使用过程中出现的问题？
HTF5014-7.5-HTF高负载滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 14 |
|
| 螺母体外径 | 80 |
|
| 法兰直径 | 114 |
|
| 安装孔中心距 | PCD | 97 |
| 螺母长度 | L | 200 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 28 |
|
| 丝杠轴螺纹底径 | 41.7 |
|
| 钢球直径 | 9.525 |
|
| 有效圈数 | 2.5×3 |
|
| 滚珠节圆直径 | 51.5 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 211 |
| 额定静负载 | C0aN | 623 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
