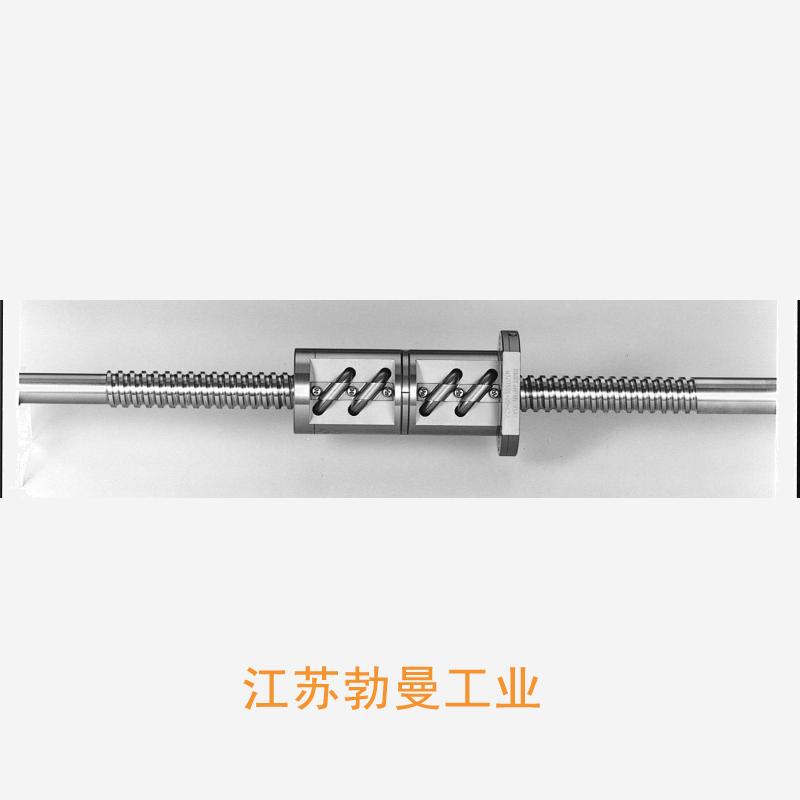

PFT3208-3-LSFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌: NSK
- 分类: 管循环式滚珠丝杠
- 类型: NSK 标准螺母滚珠丝杠
- 属性: 4. 定制的滚珠丝杠需要多长时间才能完成？,3. 为什么滚珠丝杠运动更优于其他运动方式？,8. 安装和拆卸这个工装需要哪些步骤？,1. 什么是滚珠丝杠设计？,6. 这款滚珠丝杠的尺寸规格有哪些？,2. 如何评估滚珠丝杠的定位精度？,4. 滚珠丝杠和梯形丝杆的使用场景有哪些？,2. 为什么滚珠丝杠会有异物进？,9. 这些厂家是否有与国际品牌相媲美的产品？,2. 选型时需要注意哪些技术参数？--提供PFT3208-3-LSFT滚珠丝杠-图纸,PFT3208-3-LSFT滚珠丝杠-选型PFT3208-3-LSFT滚珠丝杠-参数NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d·n----9. 这个滚珠丝杠小螺丝调节有哪些注意事项？,3. 在什么场合下会使用滚珠丝杠花键螺母副？,6. 维修滚珠丝杠模组的保修期是多久？,10. 如何避免滚珠丝杠的滚珠循环方式出现异常情况？,5. 滚珠丝杠的精度是如何测量的？,7. 如何保养莆田滚珠丝杠滑台？,4. 选型时需要考虑的机床运动方式有哪些？,7. 拆卸滚珠丝杠轴承座需要多长时间？,3. 遂宁滚珠丝杠的工作原理是什么？,2. 这种结构的作用是什么？
PFT3208-3-LSFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 8 |
|
| 丝杠轴底径 | 27.5 |
|
| 滚珠节圆直径 | 32.5 |
|
| 钢球直径 | 4.762 |
|
| 精度等级 | C1-C7 |
|
| 螺母直径 | 66 |
|
| 法兰直径 | 100 |
|
| 螺母长度 | 71 |
|
| 螺母安装 | PCD | 82 |
| 额定动负载 | CaN | 12900 |
| 额定静负载 | C0aN | 24800 |
| 有效圈数 | 1.5×2 |
|
| 法兰盘宽度 | 15 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 294 |
