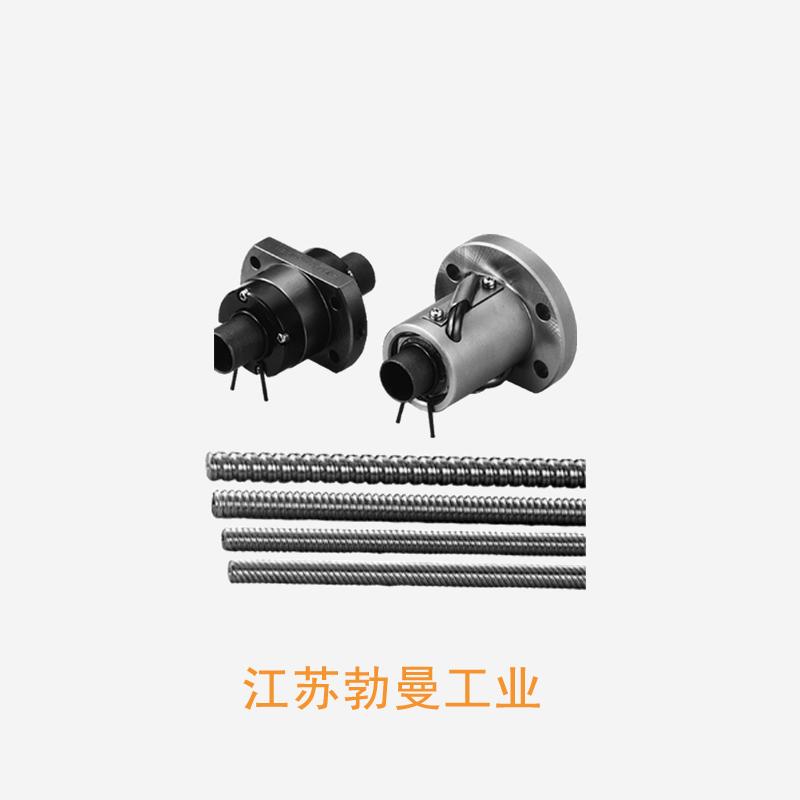

RNFTL2806A5-NSK冷轧滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFTL
- 类型:
- 属性: 8. 该品牌在技术研发和创新方面有哪些成果和优势？,4. 滚珠丝杠螺母需要什么样的工具才能上？,7. 滚珠丝杠的维护保养需要注意哪些问题？,7. 宝山区滚珠丝杠定制的生产工艺是怎样的？,3. 电动滚珠丝杠滑台的使用范围是什么？,2. 这款升降机的工作原理是什么？,6. 信阳滚珠丝杠轴承的使用寿命有多长？,10. 如何评估选取的滚珠丝杠直径是否适合机器人的使用需求？,4. 这种滚道的结构有什么特别之处？,1. 什么是滚珠丝杠？--提供RNFTL2806A5-NSK冷轧滚珠丝杠-选型,RNFTL2806A5-NSK冷轧滚珠丝杠-参数RNFTL2806A5-NSK冷轧滚珠丝杠-技术咨询NSK 搬送用滚珠丝杠 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠轴与螺母分别----10. 滚珠丝杠的拆卸和维护需要具备哪些技能和知识？,3. 重切削滚珠丝杠和其他类型的丝杠有何区别？,3. 间隙过大或过小会对滚珠丝杠的使用产生什么影响？ ,4. 拆卸滚珠丝杠的固定端需要注意哪些安全事项？,8. 滚珠丝杠结构在哪些领域得到广泛应用？,4. 该厂的生产工艺和质量控制如何？,4. 更换滚珠需要注意哪些细节问题？,8. 阜阳2004滚珠丝杠需要进行维护吗？如何进行维护？,2. 滚珠丝杠有哪些主要组成部分？,8. 循环器的维护保养有哪些注意事项？
RNFTL2806A5-NSK冷轧滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 28 |
|
| 导程 | 6 |
|
| 螺母体外径 | 50 |
|
| 法兰直径 | 79 |
|
| 安装孔中心距 | PCD | 65 |
| 螺母长度 | L | 79 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 15 |
|
| 丝杠轴螺纹底径 | 25 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×2 |
|
| 滚珠节圆直径 | 28.5 |
|
| 螺栓孔尺寸 | 6.6 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 13500 |
| 额定静负载 | C0aN | 40600 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
