USFC1632-6-NSK LSFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:
- 属性: 2. 该滚珠丝杠的直径和长度是多少？,2. 对于同一种滚珠丝杠轴，密度会有差别吗？,1. 滚珠丝杠轴向作用力的大小是多少？,4. 滚珠丝杠倒角的具体步骤是什么？ ,10. 立式滚珠丝杠的价格如何，与其他类型的丝杠相比有什么优劣势？,10. 这个厂家的滚珠丝杠副批发价与其他厂家相比如何？,2. 与传统螺纹丝杠相比，滚珠丝杠有何优势？,4. 滚珠丝杠转矩的单位是什么？,1. 滚珠丝杠选料的目的是什么？,2. 这本样册是用来干什么的？--提供USFC1632-6-NSK LSFC滚珠丝杠-技术咨询,USFC1632-6-NSK LSFC滚珠丝杠-图纸USFC1632-6-NSK LSFC滚珠丝杠-图纸NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此----8. 什么是滚珠丝杠的负荷能力？它与额定寿命有何关系？,7. 这个轴伸是否可以用于高温或低温环境？,5. 这种滚珠丝杠的耐用性如何？,3. 滚珠丝杠上面的槽是如何影响机器的运行的？,5. 滚珠丝杠和液压磨床的维护难度有何不同？ ,5. 滚珠丝杠有哪些应用领域？,6. 该产品的规格有哪些？,3. 滚珠丝杠锁止的实现对于传动效率有什么影响？,8. 滚珠丝杠的精度和螺距的关系是否会受到环境因素的影响？,9. 这些滚珠丝杠的最高转速是多少？
USFC1632-6-NSK LSFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 32 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 55 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 66 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.7×4 |
|
| 滚珠节圆直径 | 16.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 15600 |
| 额定静负载 | C0aN | 34100 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 340 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

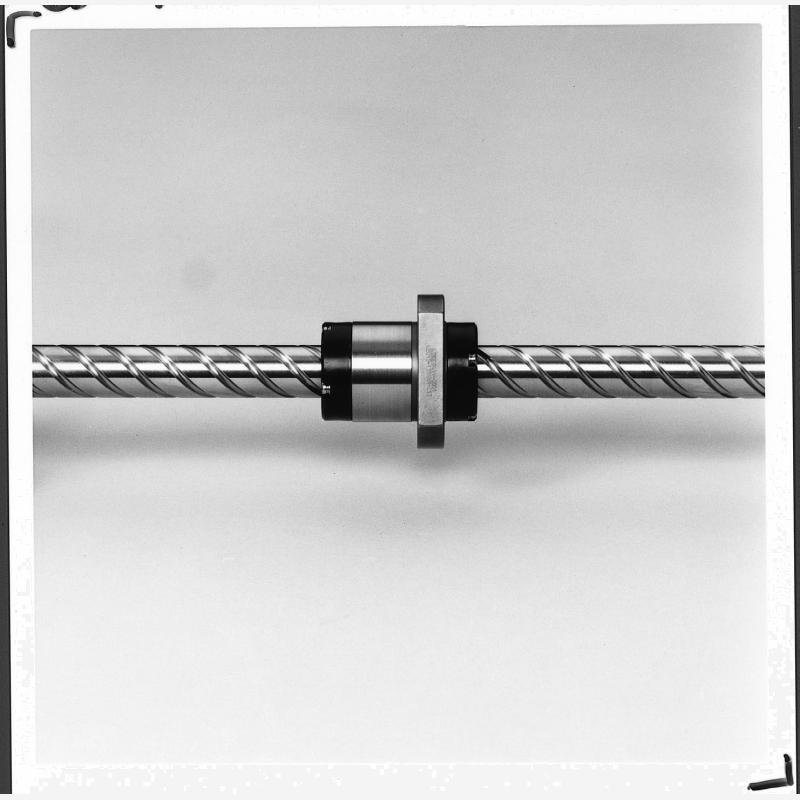

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
