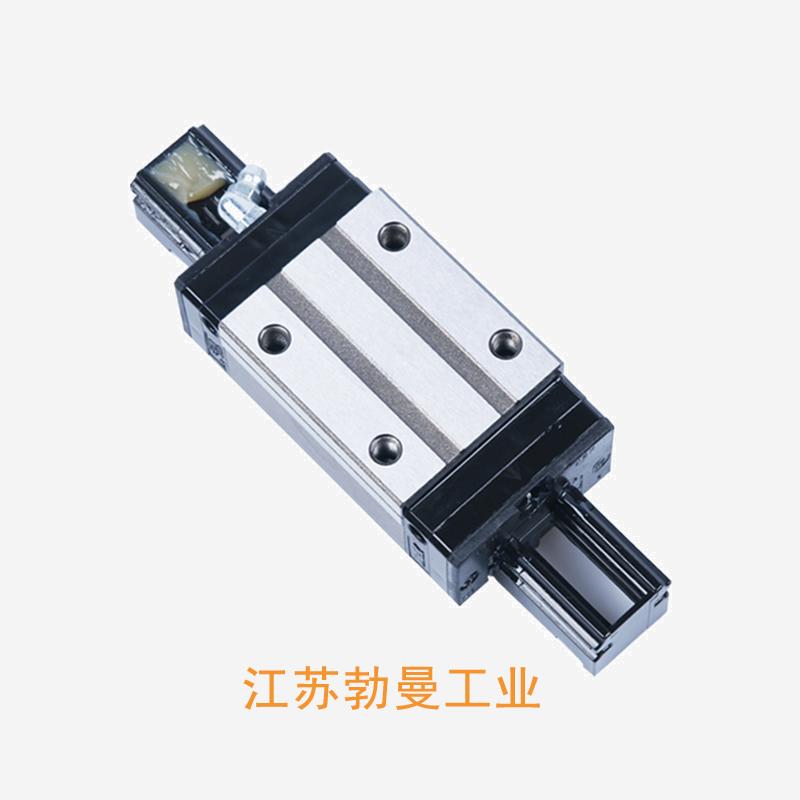

NH15AN-NH系列AN型直线导轨
扫码获取价格库存技术资料
- 品牌:
- 分类: NH-AN
- 类型:
- 属性: 3. 磨损会对滚珠丝杠支承轴承的使用产生什么影响？,4. 为什么需要测量滚珠丝杠螺纹？,3. 安装滚珠丝杠钢珠的时候需要注意哪些细节？,1. 什么是滚珠丝杠插管画法？,7. 滚珠丝杠提升安装方式的工作原理是什么？,1. 滚珠丝杠工作时有什么声音吗？,9. 滚珠丝杠两端轴承的寿命是多久？,3. 这个滚珠丝杠螺母是用在哪个机器设备上的？,10. 滚珠丝杠与传统丝杠的区别是什么？,10. 未来该轴承领域有何发展趋势和前景？--提供NH15AN-NH系列AN型直线导轨-参数,NH15AN-NH系列AN型直线导轨-技术咨询NH15AN-NH系列AN型直线导轨-选型NH直线导轨AN系列 具有四方向等负荷能力,高刚性型直线导轨,对应不同高精度 适用从一般产业到高精度的广泛用途的通用系列,具有标准化互换性。 NSK直线导轨 NH系列、NS系列 在客户信赖的原有产品LH、LS系列的基础上,大幅度提高了耐久性能。同时把自由组合产品进行系列化,且延用了润 滑单元NSK K1TM,是一种适合所有机械的新型直线导轨。 集N----3. 该导轨的长度尺寸是以何种单位表示的？,6. 滚珠丝杠加速力矩在机械工程中的应用场景有哪些？,2. 该滚珠丝杠的直径是多少？,3. 滚珠丝杠的使用寿命是多久？,3. 滚珠丝杠线速度与导程有什么关系？,10. 如何保证滚珠丝杠纸配合尺寸的精度？,5. 不均匀磨损的原因是什么？,3. 每种类别的滚珠丝杠有哪些特点？,8. 这种类型的滚珠丝杠要如何进行维护保养？,1. 纵向滚珠丝杠是什么？
NH15AN-NH系列AN型直线导轨 产品参数
尺寸 单位：mm
| 组合高度 | H | 28 |
|---|---|---|
| 宽度 | W | 34 |
| 长度 | L | 55 |
| 滑块安装孔宽 | B | 26 |
| 滑块安装孔长 | J | 26 |
| 滑块安装孔尺寸 | M | M4×0.7×6 |
| 导轨宽度 | W1 | 15 |
| 导轨高度 | H1 | 15 |
| 导轨孔距 | F | 60 |
| 导轨安装孔 | dXDXh | 4.5×7.5×5.3 |
| 额定动载荷 | C | 14 200 |
| 额定静载荷 | C0 | 20 700 |
