UPFC3264-6-USFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

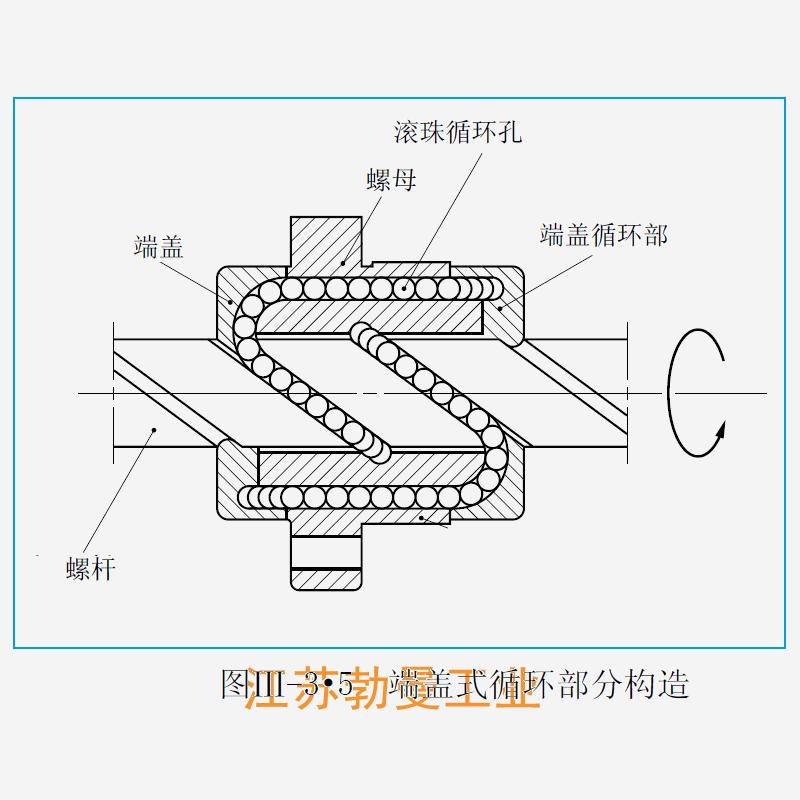

- 属性: 4. 滚珠丝杠ffzd1604的长度是多少？直径是多少？,6. 该结构的应用范围是什么？,9. P5滚珠丝杠的价格如何？,9. 这个32滚珠丝杠的受力是否会影响机器的正常运行？,1. 为什么滚珠丝杠需要垂直安装？,3. 宁波零间隙滚珠丝杠有什么特点？,4. 滚珠丝杠的最大速度与什么因素有关？,5. 滚珠丝杠行程补偿值与机器精度有什么关系？,2. 什么是NSK滚珠丝杠？,4. 滚珠丝杠加工需要哪些工具？--提供UPFC3264-6-USFC滚珠丝杠-图纸,UPFC3264-6-USFC滚珠丝杠-参数UPFC3264-6-USFC滚珠丝杠-技术咨询NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）----3. 滚珠丝杠副的结构是怎样的？,7. 安装滚珠丝杠需要哪些工具？,9. 滚珠丝杠的工作温度范围是多少？ ,6. 滚珠丝杠下滑是否会导致损坏数控车床的其他部件？,9. 滚珠丝杠的价格是多少？如何选择合适的滚珠丝杠？,1. 什么是滚珠丝杠？,10. 滚珠丝杠的保养方法是什么？,9. 滚珠丝杠和扭矩之间的关系对机器人运动控制有何影响？,1. 什么是滚珠丝杠？,3. 它的尺寸和形状是什么样的？有多大的承载能力？
UPFC3264-6-USFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 64 |
|
| 螺母体外径 | 58 |
|
| 法兰直径 | 92 |
|
| 安装孔中心距 | PCD | 74 |
| 螺母长度 | L | 126 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 28.3 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 1.7×4 |
|
| 滚珠节圆直径 | 33.25 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 38100 |
| 额定静负载 | C0aN | 103000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 991 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
