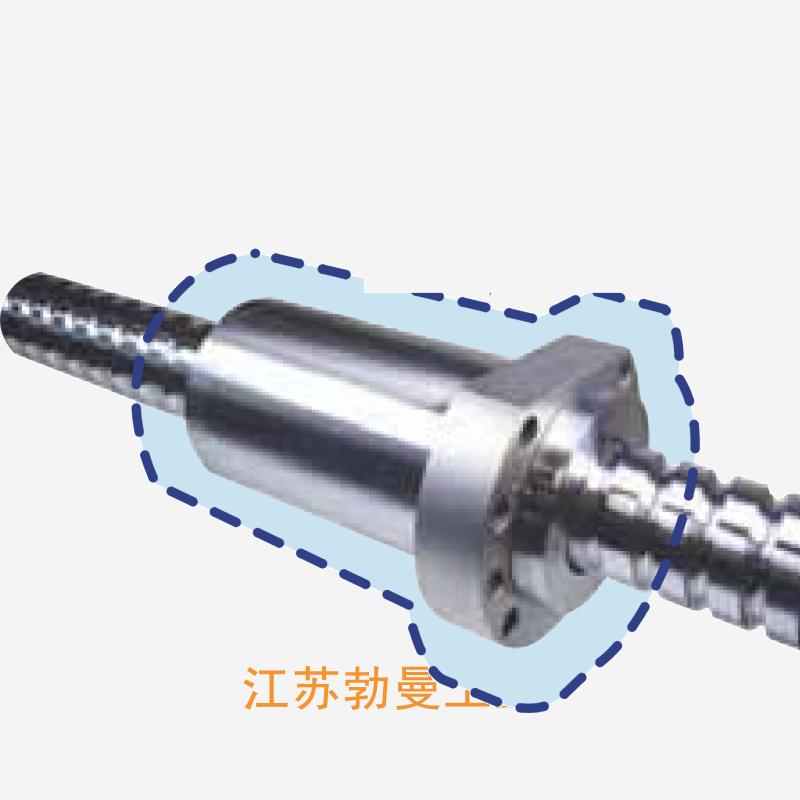

BSS5010-4E-BSS标准系列丝杠

- 品牌:
- 分类: BSS
- 类型:
- 属性: 3. 在什么情况下需要使用滚珠丝杠与轴承的配合公差?,5. 滚珠丝杠推力对机械设备的运行有什么影响?,7. 这个滚珠丝杠内径和外径的尺寸是否会影响它的精度?,5. 纸质标注规范应该包含哪些内容?,3. 微型滚珠丝杠的适用范围是什么?,9. 郑州TBI滚珠丝杠的销售网络覆盖范围是哪些地区?,1. 什么是滚珠丝杠行程限位器?,5. 如何保养丝杠副滚珠的循环方式?,5. 它的使用寿命有多长? ,3. 滚珠丝杠尺寸的选择和负载承受能力有关吗?--提供BSS5010-4E-BSS标准系列丝杠-库存,BSS5010-4E-BSS标准系列丝杠-价格BSS5010-4E-BSS标准系列丝杠-价格高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点: 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙 ----3. 温州滚珠丝杠品牌厂家的产品质量如何?有哪些认证?,10. 是否有其他替代品可以取代滚珠丝杠来达到最少误差的要求?,6. 武汉滚珠丝杠检测的测试方法是什么? ,10. 这些品牌的历史和发展状况如何?,1. 西藏滚珠丝杠批发商的产品种类有哪些?,9. 防护套装方式的安装方法是什么?,8. 滚珠丝杠的滚珠组装需要使用哪种类型的滚珠?,7. 滚珠丝杠ssr的制造工艺是怎样的?,7. 这种滚珠丝杠的售后服务如何? ,10. 滚珠丝杠副的价格和性能是否成正比?
BSS5010-4E-BSS标准系列丝杠 产品参数
尺寸 单位:mm
丝杠轴外径 | 50 |
|
导程 | 10 |
|
螺母体外径 | 82 |
|
法兰直径 | 118 |
|
安装孔中心距 | PCD | 100 |
螺母长度 | L | 89 |
有效螺纹段 | Lt | |
丝杠全长 | ||
螺母型号 | ||
法兰盘宽度 | ||
法兰厚度 | 22 |
|
丝杠轴螺纹底径 | 44.4 |
|
钢球直径 | 6.35 |
|
有效圈数 | 4 |
|
滚珠节圆直径 | 51 |
|
螺栓孔尺寸 | 11 |
|
注油孔 | ||
最大行程 | ||
常规行程 | ||
额定动负载 | CaN | 44600 |
额定静负载 | C0aN | 129000 |
重量 | Kg | |
轴向间隙 | ||
精度等级 | C1-C7 |
|
导程精度代表运行距离误差 | ep | |
导程精度变动 | vu | |
轴心跳动 | ||
轴向刚度 | KNm | 836 |
轴心摆动 | ||
极限转速固定支撑 | ||
推荐支撑座 | ||
实物截图 | ||
尺寸截图 | ||
螺母尺寸截图 | ||
样本 |
