  W5010SS-2Z-C5Z10-NSK末端未加工品

扫码获取价格库存技术资料

  W5010SS-2Z-C5Z10-NSK末端未加工品   产品参数

W5010SS-2Z-C5Z10-NSK末端未加工品

尺寸 单位:mm

丝杠轴外径
50
导程
10
螺母体外径
93
法兰直径
135
安装孔中心距 PCD
113
螺母长度 L
163
有效螺纹段 Lt
丝杠全长
1400
螺母型号
法兰盘宽度
法兰厚度
丝杠轴螺纹底径
44.4
钢球直径
6.35
有效圈数
2.5×2
滚珠节圆直径
51
螺栓孔尺寸
注油孔
最大行程
837
常规行程
额定动负载 CaN
57700
额定静负载 C0aN
175000
重量 Kg
25.5
轴向间隙
0
精度等级
C5
导程精度代表运行距离误差 ep
0.04
导程精度变动 vu
0.027
轴心跳动
0.08
轴向刚度 KNm
轴心摆动
极限转速固定支撑
推荐支撑座

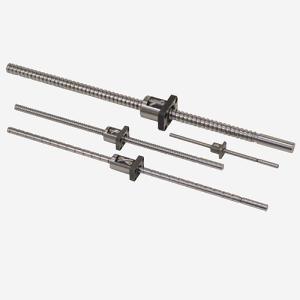

实物截图
尺寸截图
螺母尺寸截图
样本 pdf
