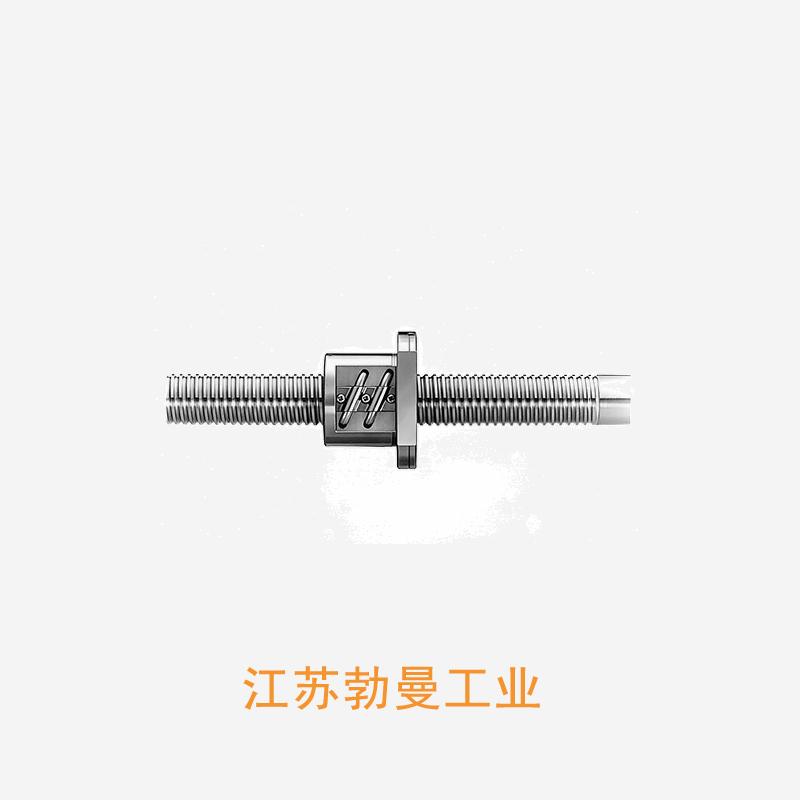

DFT5020-2.5-LSFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: 8. 汕头滚珠丝杠安装公司的产品质量和性能如何？,3. 为什么使用滚珠丝杠副？,9. 该工厂有没有与其他企业合作过？合作的主要企业有哪些？,10. 内蒙古滚珠丝杠厂家与其他厂家相比有什么优势？,8. 是否有批发优惠？,8. 这个尺寸的滚珠丝杠的表面处理方式是什么？,6. 如何在UG中添加滚珠丝杠滚珠的材质和纹理？,1. 0802滚珠丝杠是什么？,7. 滚珠丝杠的正效率与滑动丝杠的效率相比如何？,1. 电动夹具滚珠丝杠是什么？--提供DFT5020-2.5-LSFT滚珠丝杠-技术咨询,DFT5020-2.5-LSFT滚珠丝杠-选型DFT5020-2.5-LSFT滚珠丝杠-价格NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。----9. 该厂家的售后服务如何？,3. 为什么滚珠丝杠的回程差对机械设备的精度有影响？,4. 与其他滚珠丝杠制造工艺相比，南京工艺有什么优势？,6. 是否存在预防这种情况的方法？,4. 有哪些应用场景适合使用FFZD2505滚珠丝杠？,8. 如何选择适当的滚珠丝杠长度？,9. 该经销商有哪些常见问题解答？,7. 滚珠丝杠带螺母的缺点有哪些？,6. 如何解读TBI滚珠丝杠的日常监测数据？,10. 滚珠丝杠选型的计算公式中的误差如何控制？
DFT5020-2.5-LSFT滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 20 |
|
| 螺母体外径 | 100 |
|
| 法兰直径 | 146 |
|
| 安装孔中心距 | PCD | 122 |
| 螺母长度 | L | 227 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 28 |
|
| 丝杠轴螺纹底径 | 43.2 |
|
| 钢球直径 | 7.938 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 51.5 |
|
| 螺栓孔尺寸 | 14/20/13 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 42800 |
| 额定静负载 | C0aN | 107000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 883 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
