UPFC2580-2-NSK LSFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:
- 属性: 2. 滚珠丝杠摩擦阻力是什么原理造成的？,1. 什么是伊犁滚珠丝杠？,4. 这个支撑座适用于哪些场合？,10. 新标准与旧标准相比，对滚珠丝杠精度等级有哪些改进？,4. 该减速机构的优点有哪些？,4. 双光杠滚珠丝杠的制作工艺有哪些？,10. 这个计算器是否有使用限制？,2. 为什么需要更换滚珠丝杠的油封？,2. 为什么滚珠丝杠会发出滴滴响声？ ,9. 这种滚珠丝杠的维护保养方法有哪些？--提供UPFC2580-2-NSK LSFC滚珠丝杠-参数,UPFC2580-2-NSK LSFC滚珠丝杠-技术咨询UPFC2580-2-NSK LSFC滚珠丝杠-选型NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此----4. 代理滚珠丝杠的市场前景如何？,4. 这款电动缸的最大行程是多少？,4. 滚珠丝杠的组合形式对机械性能有何影响？,3. 滚珠丝杠支承有哪几种分类方式？,8. 滚珠丝杠的应用场景有哪些？,10. 滚珠丝杠安装需要注意哪些细节？,5. How is the accuracy of a ball screw measured and evaluated? ,7. 滚珠丝杠的主要载荷与滚珠丝杠的寿命有何关系？,10. 高精度滚珠丝杠纸的价格因素有哪些？,8. 有没有其他地方也生产这种滚珠丝杠？
UPFC2580-2-NSK LSFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 80 |
|
| 螺母体外径 | 46 |
|
| 法兰直径 | 70 |
|
| 安装孔中心距 | PCD | 58 |
| 螺母长度 | L | 75 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 21.9 |
|
| 钢球直径 | 3.969 |
|
| 有效圈数 | 0.7×4 |
|
| 滚珠节圆直径 | 26 |
|
| 螺栓孔尺寸 | 6.6 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 12200 |
| 额定静负载 | C0aN | 27000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 285 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

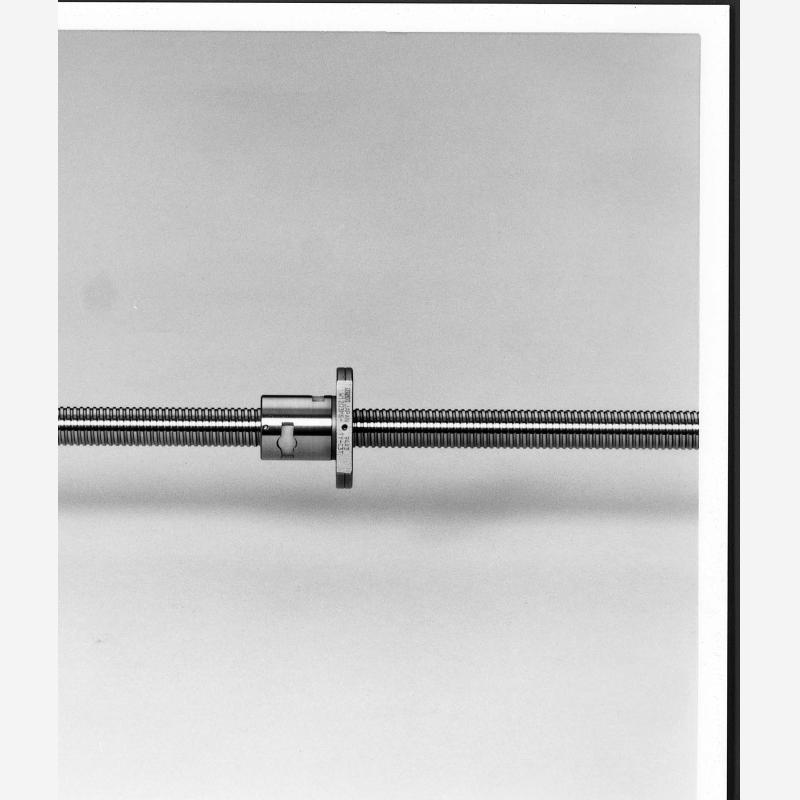

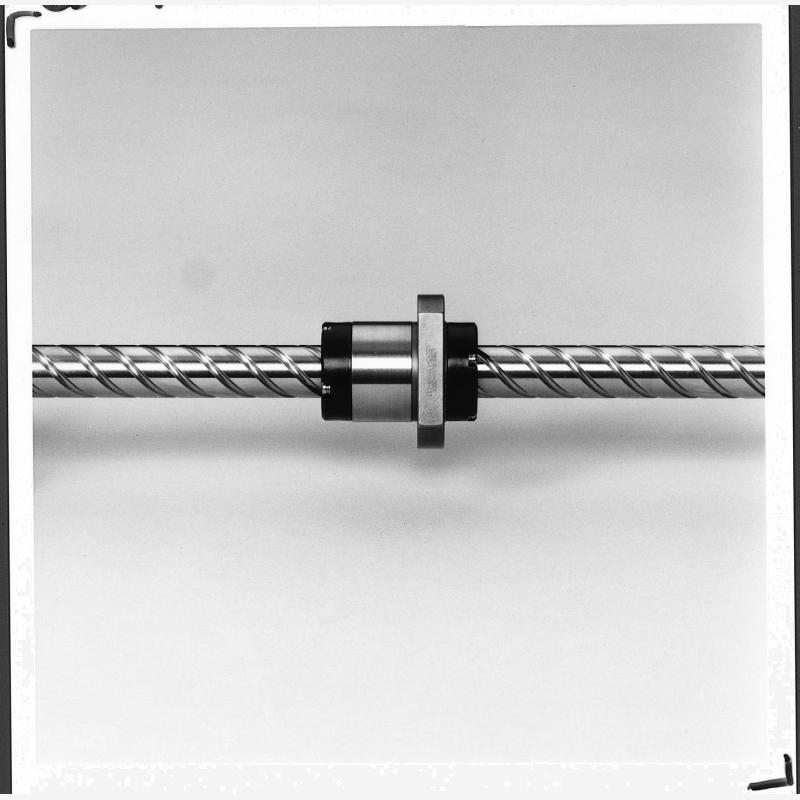

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
