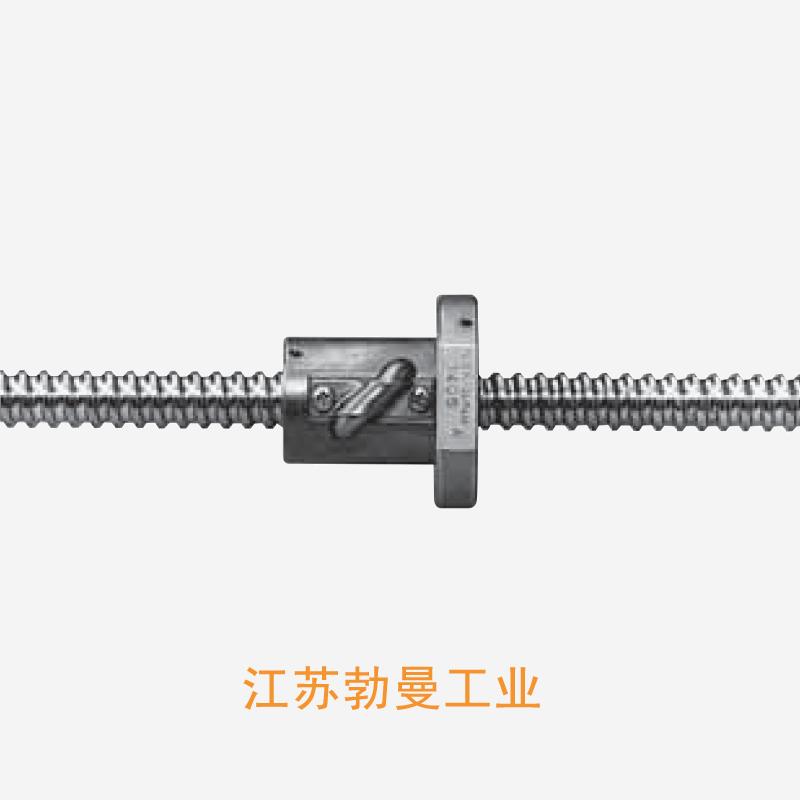

RNFTL1212A3-NSK冷轧滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFTL
- 类型:
- 属性: 6. 如何选择合适的滚珠丝杠轴位定位方法？,4. 滚珠丝杠预拉伸设计的优点有哪些？,1. 滚珠丝杠保养润滑剂是什么？,4. 这种丝杠可以用于哪些领域？,7. 滚珠丝杠CAD剖视图中滚珠的数量是多少？,5. 滚珠丝杠和轴承的材料有哪些选择？,8. 如何选择适合自己使用的工具？,8. 这个型号的苏州上银滚珠丝杠的价格如何？,8. 它常用于哪些行业和领域？,1. 滚珠丝杠零件的图纸需要遵循哪些标准和规范？--提供RNFTL1212A3-NSK冷轧滚珠丝杠-图纸,RNFTL1212A3-NSK冷轧滚珠丝杠-参数RNFTL1212A3-NSK冷轧滚珠丝杠-选型NSK 搬送用滚珠丝杠 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠轴与螺母分别销售----6. 安装研磨滚珠丝杠需要预先进行哪些准备工作？,4. 这种结构的安装方式是怎样的？,10. 该厂家是否有海外业务？是否能提供出口服务？,4. 自锁原理是否可以提高滚珠丝杠减速机的效率？,6. 这些滚珠丝杠适用于哪些行业的机械设备？,8. 滚珠丝杠受拉时需要注意哪些问题？,5. 这种提升机的优点有哪些？ ,3. 为什么滚珠丝杠要采用滚珠？,6. 滚珠丝杠的载荷承受能力是否与其直径、长度等尺寸参数有关？,1. 什么是滚珠丝杠副？
RNFTL1212A3-NSK冷轧滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 12 |
|
| 导程 | 12 |
|
| 螺母体外径 | 24 |
|
| 法兰直径 | 44 |
|
| 安装孔中心距 | PCD | 34 |
| 螺母长度 | L | 44 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 8 |
|
| 丝杠轴螺纹底径 | 10.1 |
|
| 钢球直径 | 2.381 |
|
| 有效圈数 | 1.5×2 |
|
| 滚珠节圆直径 | 12.65 |
|
| 螺栓孔尺寸 | 4.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 3360 |
| 额定静负载 | C0aN | 6270 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
