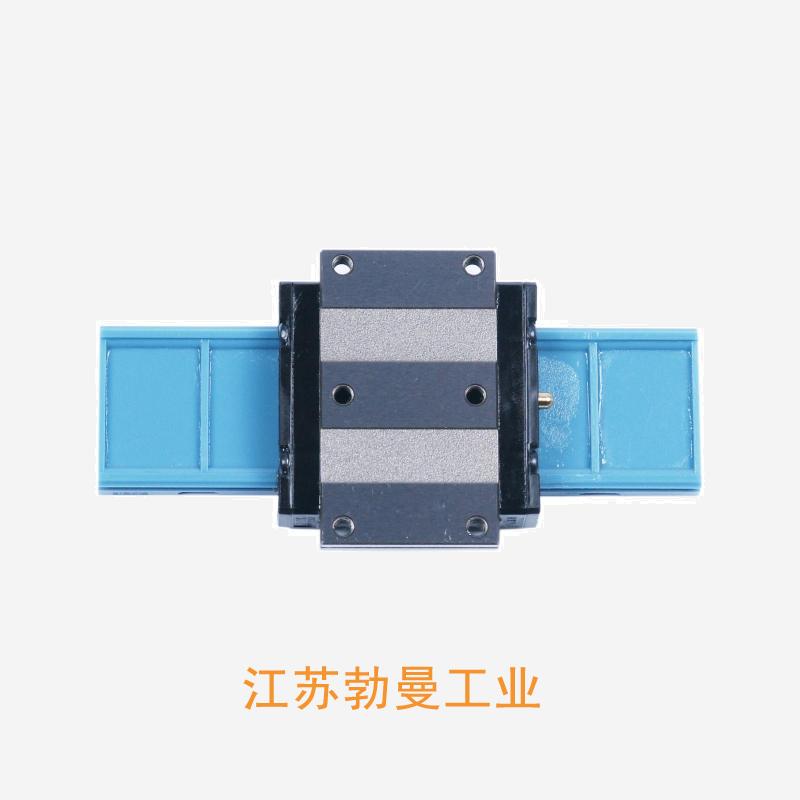

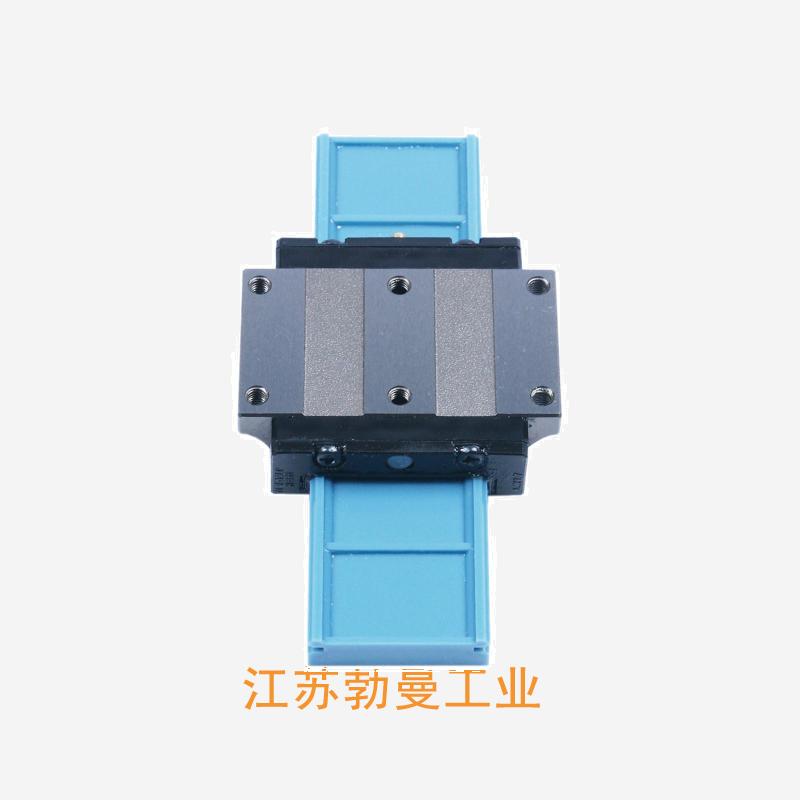

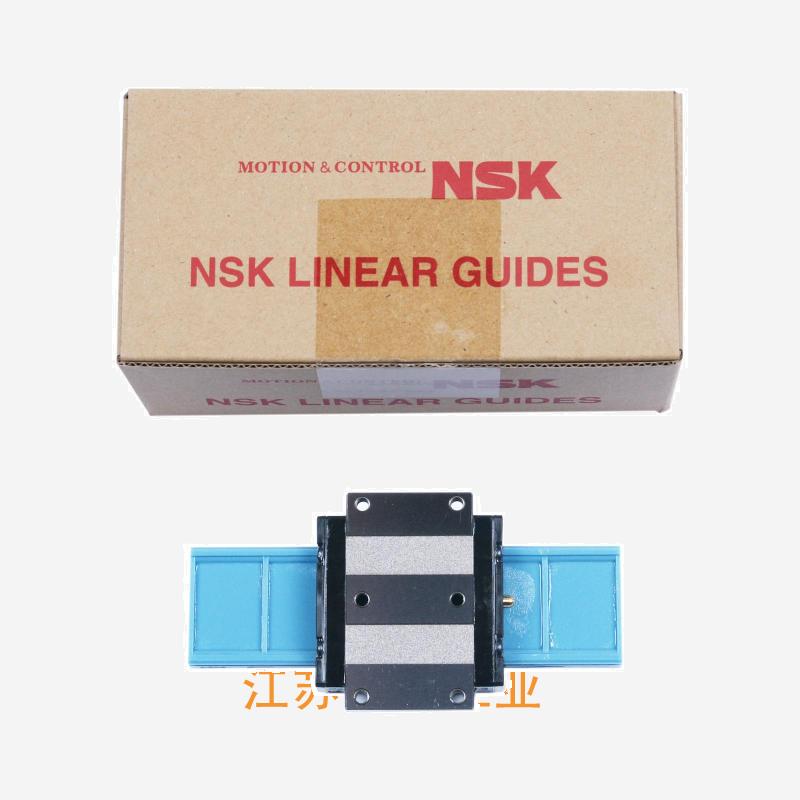

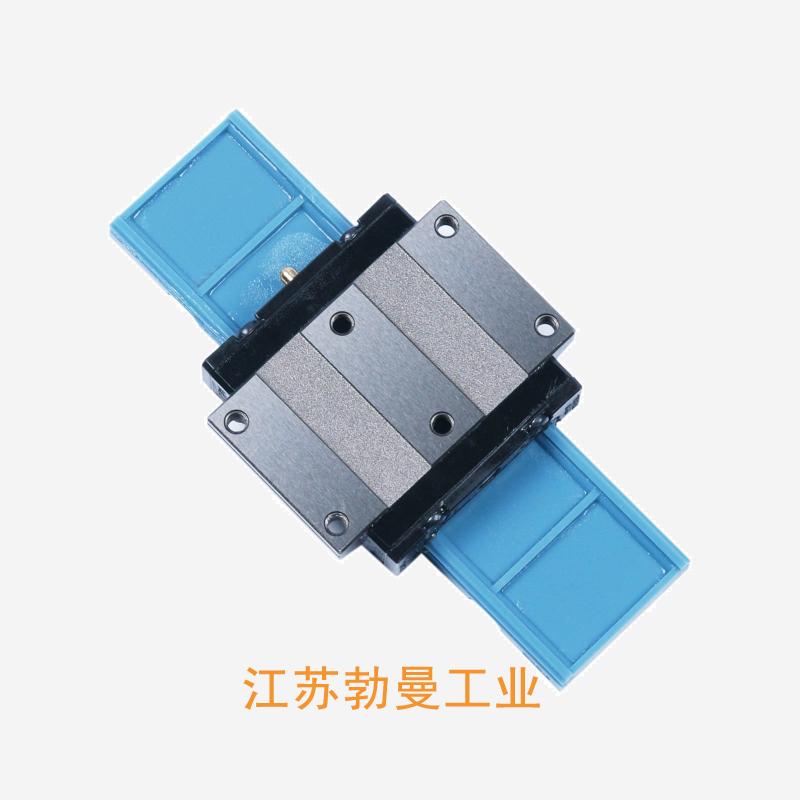

LW21EL-LW宽幅导轨
扫码获取价格库存技术资料
- 品牌:
- 分类: LW-EL
- 类型:
- 属性: 10. 研磨滚珠丝杠的生产厂家有哪些？,8. 如何调整滚珠丝杠机械限位？,5. 无刷电机滚珠丝杠的结构特点是什么？,2. 该结构主要用于什么领域？,9. 江苏滚珠丝杠的质量标准是什么？,7. 该滚珠丝杠副的使用寿命有多长？,4. 该滚珠丝杠的精度对于什么行业的应用比较广泛？,9. 这个公司的客户满意度如何？,2. 与其他类型的轴承相比，纵向滚珠丝杠轴承有什么特点？,4. 济宁滚珠丝杠丝母有哪些特点？ --提供LW21EL-LW宽幅导轨-价格,LW21EL-LW宽幅导轨-图纸LW21EL-LW宽幅导轨-参数NSK宽幅型直线导轨LW系列 ◆适用于单根使用。 因轨道宽度较宽,对横向扭矩具有高刚性和大负载能力,所以最适于单根使用。 ◆上下方向的负载能力强 因将接触角设定为50゜,所以增加了上下方向的负载能力和刚性。 ◆抗冲击能力强。 由于采用了偏移哥特式圆弧,在作用有冲击负载等大负载时,能以4列承受负载。 ◆精度高。 哥特式圆弧形状测定滚子容易固定,故沟槽的测定简便易行且正确。 ◆使用----8. 预紧电大滚珠丝杠需要注意哪些事项？,8. 滚珠丝杠和旋转式的安装方式有何不同？,8. 湖南长沙滚珠丝杠的售后服务如何？有哪些保障措施？,7. 哪些因素导致了国产滚珠丝杠排行榜前十名中品牌的排名变化？,7. 滚珠丝杠预压的力量大小如何调整？,4. 这种滚珠丝杠的适用范围是什么？,4. 故障的原因是什么？ ,3. 为什么需要滚珠丝杠自锁方法？,7. 0802轧制滚珠丝杠的使用寿命是多久？,3. 普陀区滚珠丝杠厂家的生产规模如何？
LW21EL-LW宽幅导轨 产品参数
尺寸 单位：mm
| 组合高度 | 21 |
|
| 滑块宽度 | 68 |
|
| 滑块长度 | 58.8 |
|
| 滑块径向安装孔距 | 60 |
|
| 滑块轴向安装孔距 | 29 |
|
| 滑块安装孔尺寸 | M5x0.8x8 |
|
| 导轨宽度 | 37 |
|
| 导轨高度 | 10.5 |
|
| 导轨孔距 | 50 |
|
| 导轨安装孔尺寸 | 4.5x7.5x5.3 |
|
| 额定动载荷 | CkN | 5.15 |
| 额定静载荷 | CokN | 13.9 |
| 产品大小系列 | 21 |
|
| 滑块结构 | 法兰型 |
