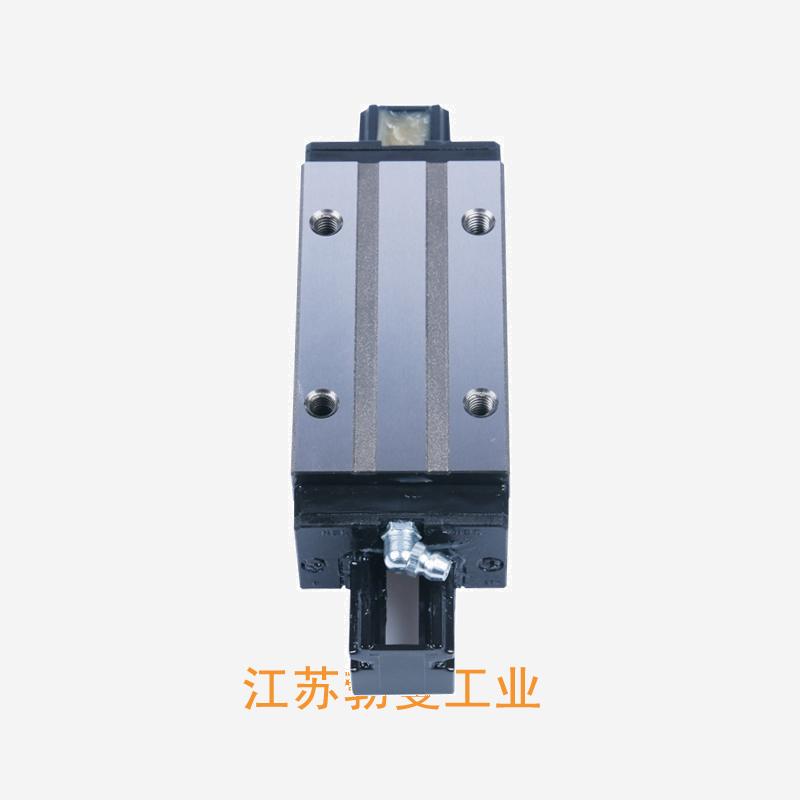

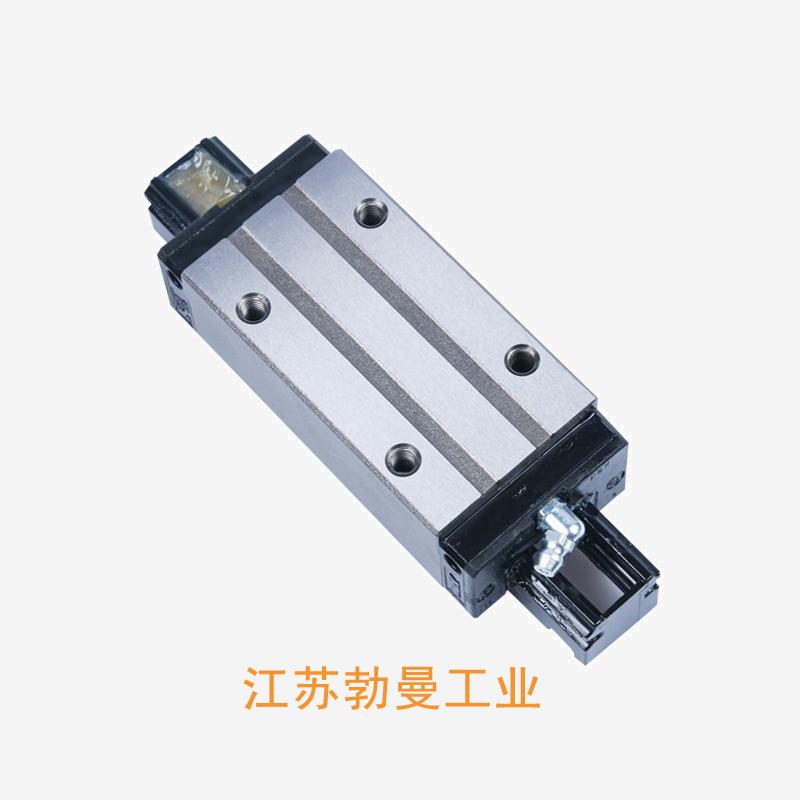

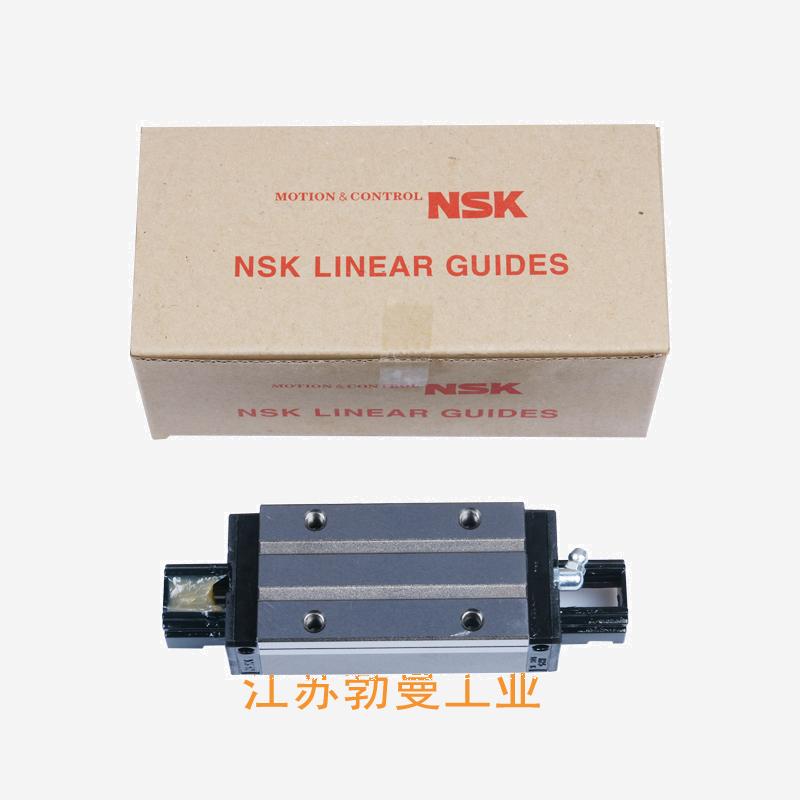

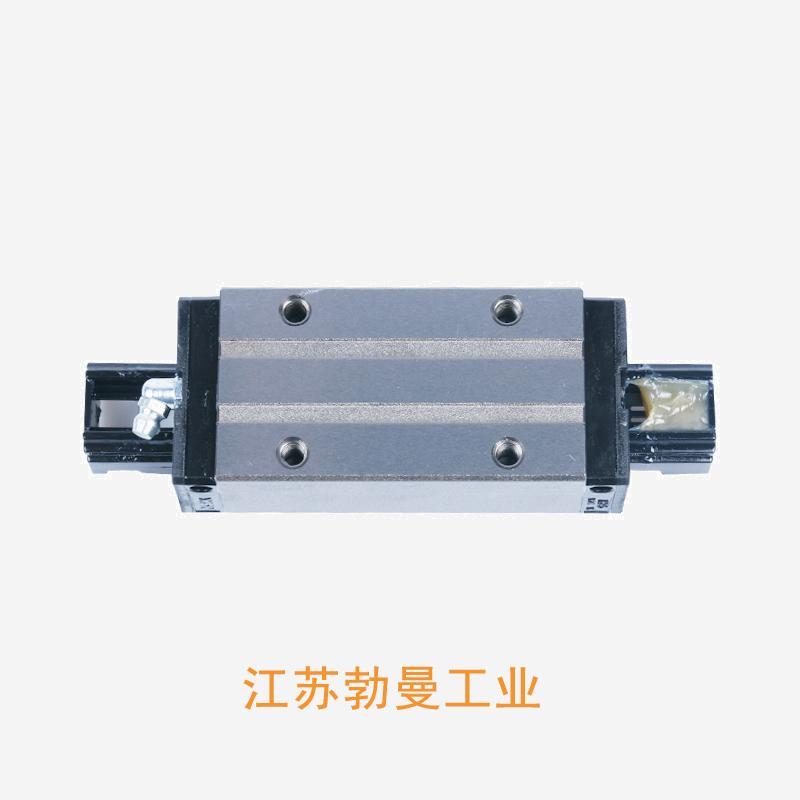

NH45BN-NSK标准导轨
扫码获取价格库存技术资料
- 品牌:
- 分类: NH-BN
- 类型:
- 属性: 5. 这种电机需要哪些控制器和驱动器？,5. 滚珠丝杠表面磨损的程度如何判断？,6. 如何调整滚珠丝杠的升高？,8. 滚珠丝杠的价格因素有哪些？,2. 滚珠丝杠轴承有哪些优点？,1. 滚珠丝杠滑台是什么？,4. 金堂滚珠丝杠系列的精度如何？,4. 该公司的工作地点在哪里？,4. 检测滚珠丝杠的项目有哪些，每个项目的收费是多少？,10. 滚珠丝杠基本额定寿命与其使用环境有关吗？--提供NH45BN-NSK标准导轨-规格,NH45BN-NSK标准导轨-技术咨询NH45BN-NSK标准导轨-技术咨询NH直线导轨BN系列 具有四方向等负荷能力,高刚性型直线导轨,对应不同高精度 适用从一般产业到高精度的广泛用途的通用系列,具有标准化互换性。 通过将滚珠丝杠与沟槽的接触角度设为50°,提高了对使用上大量出现的上下方向负载的承受能力。 通过采用DF接触接受,提高了对导轨直角方向安装误差的吸收能力 由于采用偏移哥特式圆弧沟槽,滚珠以2点接触滚动,所以摩擦力小 能提供不锈钢型----9. 曙光jwb升降机的价格是多少？,1. 什么是海南滚珠丝杠？,5. 这两个螺母的材料是什么？ ,7. 滚珠丝杠的直径和长度对其精度有何影响？,2. 装配系统使用的滚珠丝杠螺母的尺寸是多少？,5. 滚珠丝杠的直径和螺距如何选择？,1. 广东滚珠丝杠的价格是多少？,6. 海南丝杠电机滚珠有何特殊功能或设计？,7. 滚珠丝杠螺母端驱动的维护保养方法有哪些？,7. 滚珠丝杠预拉伸对产品性能有什么影响？
NH45BN-NSK标准导轨 产品参数
尺寸 单位：mm
| 组合高度 | 70 |
|
| 滑块宽度 | 86 |
|
| 滑块长度 | 171 |
|
| 滑块径向安装孔距 | 60 |
|
| 滑块轴向安装孔距 | 80 |
|
| 滑块安装孔尺寸 | M10x1.5x17 |
|
| 导轨宽度 | 45 |
|
| 导轨高度 | 38 |
|
| 导轨孔距 | 105 |
|
| 导轨安装孔尺寸 | 14x20x17 |
|
| 额定动载荷 | CkN | 104 |
| 额定静载荷 | CokN | 187 |
| 产品大小系列 | 45 |
|
| 滑块结构 | 方型 |
