USFC2060-2-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

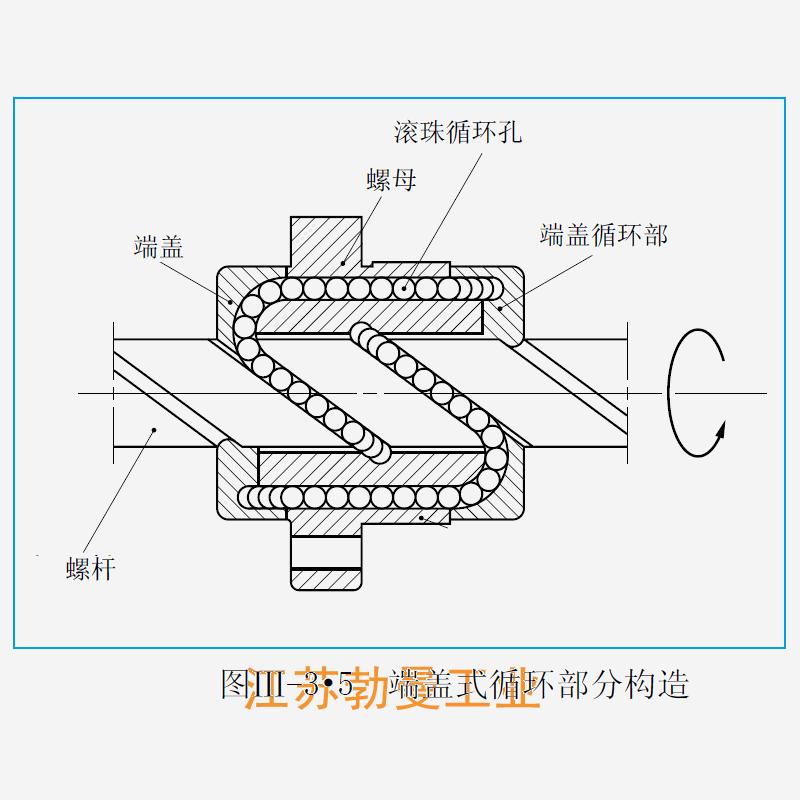

- 属性: 7. 这款8毫米滚珠丝杠适用于哪些领域？,2. 成立时间是什么时候？,6. 这种丝杠的制造材料是什么？,8. 电机的转速和电压有何关系？,5. 他们的产品有没有质量保证？,9. BSG的价格和品牌有哪些？,3. 与传统滚珠丝杠相比，滚珠丝杠并行的优势是什么？,9. 杭州滚珠丝杠导轨的售后服务如何？ ,4. 正常反向间隙的大小是多少？,6. 宝安滚珠丝杠模组在使用过程中需要注意哪些问题？--提供USFC2060-2-UPFC滚珠丝杠-技术咨询,USFC2060-2-UPFC滚珠丝杠-库存USFC2060-2-UPFC滚珠丝杠-技术咨询NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （----8. 山东滚珠丝杠的报价与市场行情有什么关系？,10. 三明滚珠丝杠厂家的价格相对市场上的竞争对手如何？,滚珠丝杠副规格l的范围是多少？,7. 滚珠丝杠的使用寿命是如何计算的？ ,4. 工厂内有多少员工？ ,7. 数控滚珠丝杠的加工精度如何？,9. 迎龙的滚珠丝杠是否有自主研发能力？,2. 滚珠丝杠自由度与精度有什么关系？,5. 滚珠丝杠的使用范围有哪些？,3. 内循环滚珠丝杠的原理是什么？
USFC2060-2-UPFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 60 |
|
| 螺母体外径 | 38 |
|
| 法兰直径 | 58 |
|
| 安装孔中心距 | PCD | 48 |
| 螺母长度 | L | 58 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 17.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 0.7×4 |
|
| 滚珠节圆直径 | 20.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 8140 |
| 额定静负载 | C0aN | 17300 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 151 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
