LSFC5050-6-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:
- 属性: 1. 这个滚珠丝杠展示柜的材质是什么？,8. 滚珠丝杠扭矩的计算公式是什么？,4. 这种连接方式有哪些缺点？,8. 滚珠丝杠与轴承之间的配合方式对机械的寿命有何影响？,2. 你们生产的精密滚珠丝杠有哪些规格型号？,8. 长沙轧制滚珠丝杠维修是否会对生产线的运转造成影响？,4. 维修国标滚珠丝杠支撑座需要具备哪些技能和经验？ ,6. 这种型材适用于哪些行业或领域？,5. 它的尺寸规格是怎样的？,10. 内滚珠丝杠维修后如何进行保养维护？--提供LSFC5050-6-UPFC滚珠丝杠-库存,LSFC5050-6-UPFC滚珠丝杠-价格LSFC5050-6-UPFC滚珠丝杠-库存NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限----9. 这个滚珠丝杠零件库的价格是怎么样的？,1. 轴承滚珠丝杠是什么？,4. 这些厂家的生产能力如何？ ,7. 滚珠丝杠的适用范围是什么？,4. 晋城滚珠丝杠的应用领域有哪些？,1. 滚珠丝杠滚珠装配大全集是什么？,7. 更换滚珠的步骤是什么？,2. 如何计算滚珠丝杠推力？,2. 这种升降机构主要用于哪些场合？,9. 这3种滚珠丝杠的防腐性能如何？
LSFC5050-6-UPFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 50 |
|
| 螺母体外径 | 90 |
|
| 法兰直径 | 135 |
|
| 安装孔中心距 | PCD | 112 |
| 螺母长度 | L | 107 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 20 |
|
| 丝杠轴螺纹底径 | 44.1 |
|
| 钢球直径 | 7.938 |
|
| 有效圈数 | 1.7×4 |
|
| 滚珠节圆直径 | 52.25 |
|
| 螺栓孔尺寸 | 14 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 90800 |
| 额定静负载 | C0aN | 270000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 1084 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

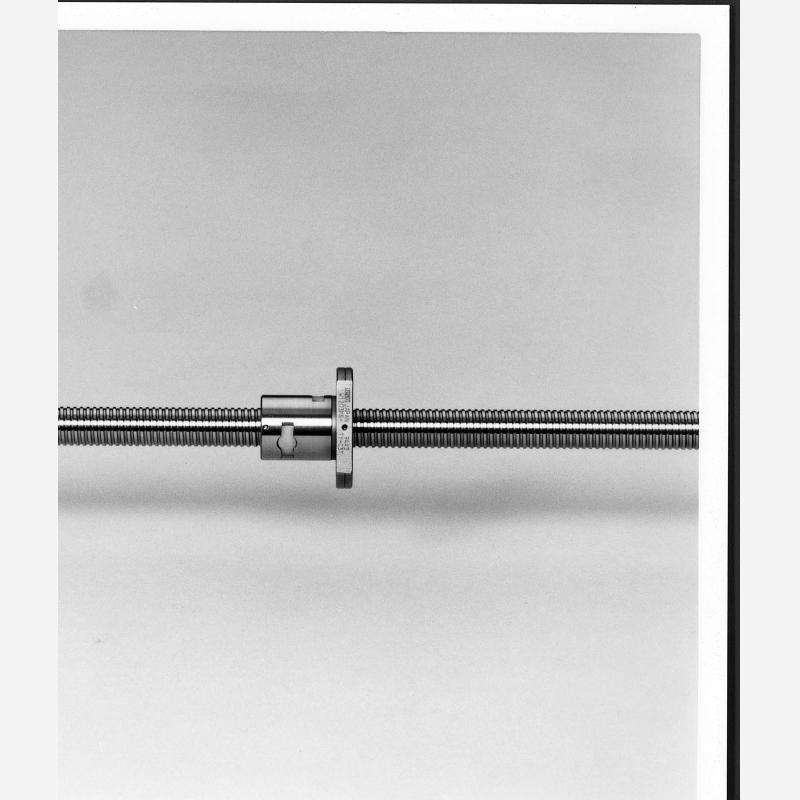

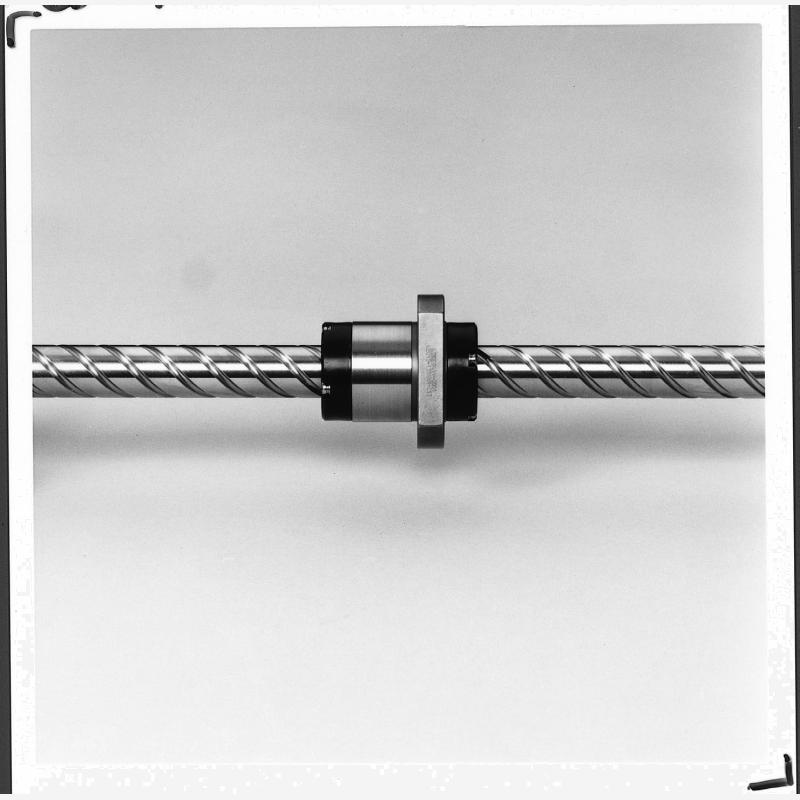

| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
